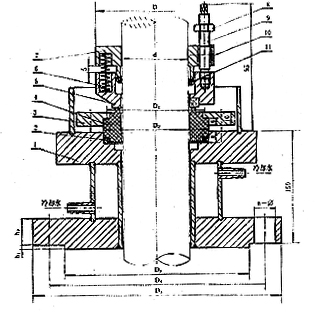

結構特性：
外裝、單端面、小彈簧、平衡型，靜環采用密封墊密封，使用于一般場合的反應釜攪拌軸出的動密封
使用范圍：
◇ 介質：各種弱腐蝕性氣體
◇ 壓力：≤0.588 MPa
◇ 密封腔溫度：0～80℃
(超出此限需采用冷卻或加熱措施)
◇ 轉速：≤500rpm
| d | D | D1 | D2 | D3 | D4 | D5 | h1 | h2 | n-φ |
| 30 | 66 | 52 | 60 | 164 | 200 | 235 | 4.5 | 20 | 8-18 |
| 40 | 76 | 62 | 70 | 164 | 200 | 235 | 4.5 | 20 | 8-18 |
| 50 | 88 | 72 | 80 | 188 | 225 | 260 | 4.5 | 20 | 8-18 |
| 60 | 98 | 82 | 90 | 188 | 225 | 260 | 4.5 | 20 | 8-18 |
| 65 | 103 | 87 | 100 | 245 | 280 | 315 | 4.5 | 22 | 8-18 |
| 70 | 108 | 92 | 105 | 245 | 280 | 315 | 4.5 | 22 | 8-18 |
| 80 | 118 | 102 | 125 | 245 | 280 | 315 | 4.5 | 22 | 8-18 |
| 90 | 128 | 112 | 125 | 298 | 335 | 370 | 4.5 | 24 | 12-18 |
| 95 | 135 | 117 | 130 | 298 | 335 | 370 | 4.5 | 24 | 12-18 |
| 100 | 140 | 122 | 135 | 298 | 335 | 370 | 4.5 | 24 | 12-18 |
| 110 | 150 | 132 | 145 | 353 | 395 | 435 | 4.5 | 24 | 12-23 |
| 120 | 160 | 142 | 155 | 353 | 395 | 435 | 4.5 | 24 | 12-23 |
| 130 | 170 | 152 | 165 | 403 | 445 | 485 | 5.0 | 26 | 12-23 |
